Оптимальное управление технологическим оборудованием
Основная задача САУ это обеспечение надежной и эффективной работы ГРС/ГИС за счет оптимального управления режимами функционирования технологического оборудования. АО «АТГС» сотрудничает с основными предприятиями-изготовителями газораспределительных станций, что позволяет реализовывать в САУ ГРС необходимые алгоритмы автоматического управления технологическим оборудованием.

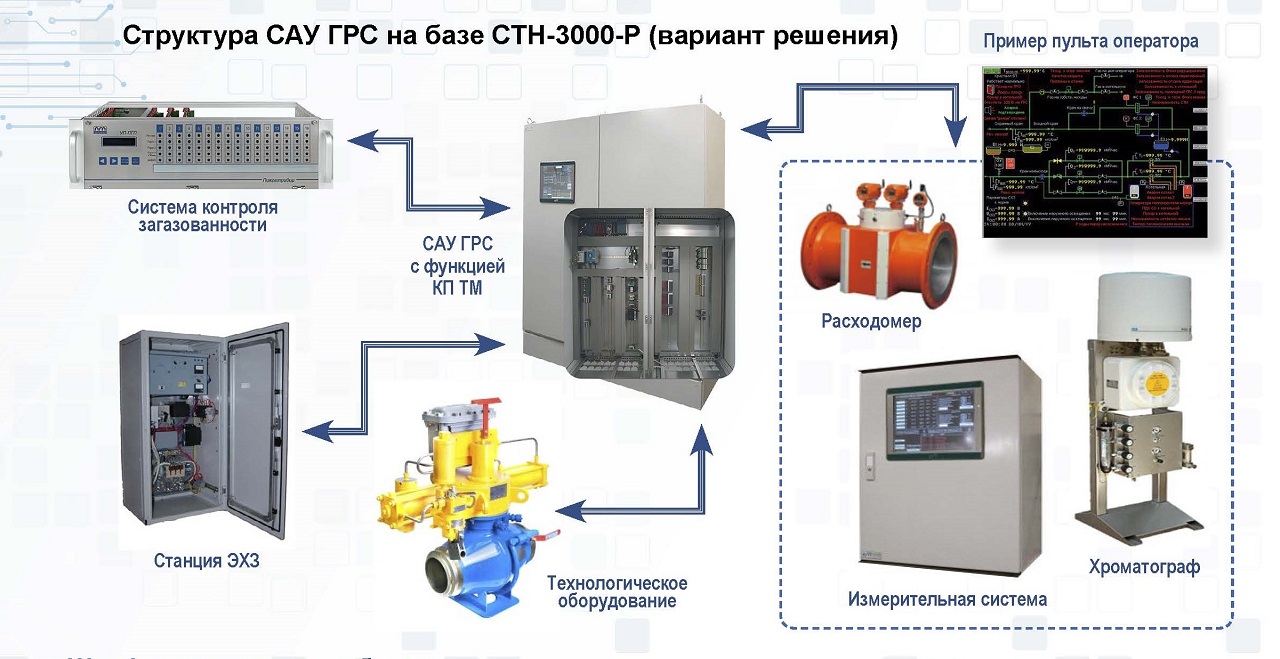

САУ ГРС на базе СТН-3000-Р производства АО «АТГС» выполняет следующие функции:
- измерение расхода газа и основных параметров подачи газа через ГРС
- управление редуцированием газа и подогревателями газа
- управление одоризацией
- управление вентиляцией
- аварийная защита и останов ГРС
Измерение и учет расхода газа. Блок обработки информации (БОИ)
СТН-3000-Р выполняет учет расхода газа, подаваемого потребителям или транспортируемого транзитом, а также газа на собственные нужды с помощью вычислителей и корректоров расхода газа, подключаемых по цифровым интерфейсам передачи данных.
В САУ ГРС/ГИС на базе СТН-3000-Р реализованы модули стыка со всеми вычислителями и корректорами расхода газа, применяемыми в ПАО «Газпром». Кроме того, реализованы стыки с другими измерительными приборами, такими как потоковые хроматографы, анализаторы точки росы, электронные барометры и другие. Все данные, полученные с приборов, доступны в САУ для выполнения задач и алгоритмов. Они также доступны оператору ГРС/ГИС и в пункте управления СЛТМ.
Для крупных ГРС и ГИС приборы измерения расхода и качества газа могут быть объединены в единую измерительную систему на основе Блока обработки информации (БОИ). Главным элементом БОИ является контроллер СТН- 3000-РКУ, реализующий обмен информацией с вычислителями расхода газа и хроматографами, установленными на измерительных трубопроводах, первичную обработку и архивирование данных.
Шкаф вторичных приборов
По требованию заказчика САУ ГРС/ГИС на базе СТН-3000-Р может поставляться со шкафом вторичных приборов , в который устанавливается дополнительное оборудование, такое как сигнализаторы загазованности, вторичные блоки сигнализаторов уровня и т.п. Установка вторичных приборов в шкафу заводского изготовления снимает проблему их монтажа на объекте и обеспечивает удобную эксплуатацию.
Удобный интерфейс оператора
САУ ГРС на базе СТН-3000-Р оснащается локальным пультом оператора на базе TFT-дисплея и двух постовым удаленным пультом сигнализации. На ГИС и больших ГРС также может устанавливаться пост (пункт) управления на базе персональных ЭВМ. Используя локальный пульт, оператор может просматривать значения параметров на технологических схемах, параметров учета расхода газа и журнал событий, а также управлять оборудованием ГРС/ГИС с помощью функциональных кнопок. С пульта может вводиться любая необходимая информация (уставки, параметры состава газа и другие). Пульт и АРМ оператора защищены паролем.
САУ ГРС/ГИС как часть системы линейной телемеханики
Сбор информации и дистанционное управление ГРС/ГИС, как объектов линейной части газопроводов, осуществляется посредством системы телемеханики. Благодаря современным техническим средствам и широким коммуникационным возможностям САУ ГРС/ГИС на базе СТН-3000-Р одновременно решает как задачи управления технологическим оборудованием, так и задачи «классической» телемеханики. САУ ГРС на базе СТН-3000-Р легко интегрируется в систему телемеханики предприятия, используя те же каналы связи, что и обычные контролируемые пункты.
Сертификация
- После успешного прохождения процедуры подтверждения производства промышленной продукции на территории РФ программно-аппаратные комплексы (ПАК) САУ ГРС и ГИС «СТН-3000-Р», контроллер СТН-3000-РКУ, а также блок обработки информации (БОИ) внесены в Реестр государственной информационной системы промышленности (ГИСП) Минпромторга РФ.
- Программное обеспечение САУ ГРС и САУ ГИС «СТН-3000-Р» и соответствующие программно-аппаратные комплексы внесены в Единый реестр российских программ для электронных вычислительных машин и баз данных Минцифры РФ.
- САУ ГРС и САУ ГИС на базе СТН-3000-Р успешно прошли приемочные испытания по Регламенту ПАО «Газпром» в ООО «Газпром трансгаз Москва», включены в реестр МТР ПАО «Газпром» и сертифицированы в СДС ИНТЕРГАЗСЕРТ.
Посмотреть и скачать сертификаты можно в разделе «Сертификаты и лицензии».
По состоянию на весну 2025 года САУ ГРС и ГИС СТН-3000-Р эксплуатируются в 10 дочерних обществах ПАО «Газпром».
