АО «АтлантикТрансгазСистема» разработало и предлагает интегрированное решение по комплексной автоматизации технологических процессов объектов подземного хранения газа на основе системного подхода и применения самых современных технологий. Решение реализуется путем создания Интегрированной Автоматизированной Системы Управления Технологическим Процессом (ИАСУТП) ПХГ, а также в виде систем АСУТП отдельными технологическими объектами.
Интегрированная АСУТП (ИАСУТП)
Наибольший эффект достигается при внедрении именного интегрированного решения (ИАСУТП), которое охватывает все объекты станции вне зависимости от их территориального расположения. ИАСУТП обеспечивает диспетчерский, технический персонал, специалистов и руководство ПХГ полной информацией о ходе технологического процесса, состояния установок и механизмов в реальном масштабе времени. Структура реализуемой ИАСУТП в общем случае повторяет принятую на предприятии организационно-производственную структуру. Автоматизация охватывает все основные и вспомогательные объекты площадки головных сооружений СПХГ, газораспределительный пункт и газопровод подключения.

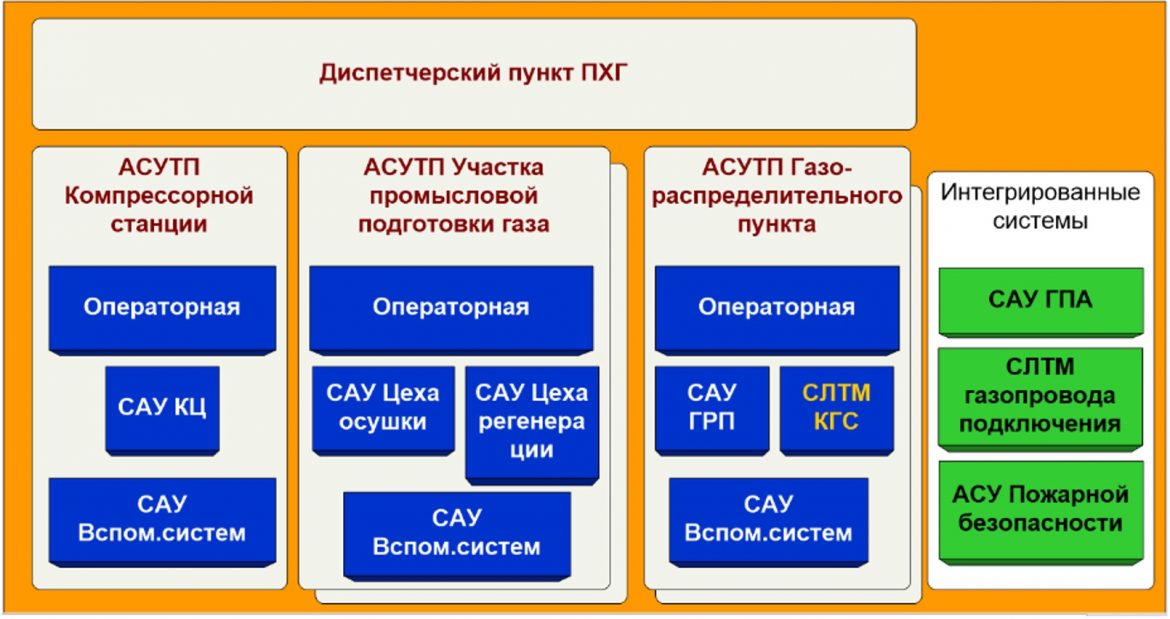

Структурно, ИАСУТП включает в себя диспетчерский пункт (ДП ПХГ), автоматизированные системы управления (АСУТП) технологическими участками: компрессорной станцией (АСУТП КС), промысловой подготовкой газа (АСУТП ППГ), газораспределительным пунктом (АСУТП ГРП) и рядом интегрированных систем, включая телемеханику газопровода подключения, системы пожаро-газобнаружения и тушения и другие. Контроль и управление работой любого участка может осуществляется как по месту (из операторной), так и удаленно – из диспетчерской ПХГ (ДП ПХГ).
В ИАСУТП предусматриваются одна или несколько систем телемеханики газовых скважин (СЛТМ КГС), которые совместно с АСУТП обеспечивают автоматический контроль параметров работы каждой эксплуатационной скважины, включая расчет расходов газа по скважинам с реализацией алгоритма автоматического регулирования скважин (по расходу или давлению газа) на основе заданных уставок.
ИАСУТП осуществляет контроль газопровода подключения. Это не только обеспечивает диспетчерский персонал информацией о состоянии газопровода подключения, но и позволяет реализовывать расширенные алгоритмы защиты станции и магистрального газопровода.
Системы автоматизации ГПА, которые исторически выполняются как самостоятельные САУ, полностью интегрируются в ИАСУТП. При этом обеспечивается полная передача информации от САУ ГПА к ИАСУТП СПХГ, а в обратном направлении передаются уставки и команды управления. Аналогично интегрируется в ИАСУТП и автоматизированная система управления пожарной безопасности (АСУ ПБ), которая согласно действующим нормативным документам реализуется независимо от ИАСУТП.
В ИАСУТП реализуются функции дистанционного управление оборудованием, локальное регулирование работы установок и подсистем ПХГ, аварийные защиты, алгоритмы пуска и останова оборудования. Осуществляется регулирование работы установок осушки и очистки газа, регенерации ингибитора, регулируется расход газа через скважины. Однако максимальный результат и отдача от внедрения ИАСУТП получаются при оптимизации работы и регулировании функционирования СПХГ в заданном режиме как системы в целом. Основным методом такого регулирования является регулирование общего расхода СПХГ (после или до цеха очистки газа) по заданной уставке. Условиями реализации такого регулирование служат должные проектные решения по технологии (наличие регуляторов) и проработка алгоритма регулирования.
АСУТП отдельными установками (участками) ПХГ
Модернизация части ПХГ осуществляется поэтапно, с постепенной заменой (или внедрением) систем автоматизации существующих объектов и подключением вновь строящихся мощностей к действующим технологическим объектам и соответствующей интеграцией вновь вводимых систем автоматики с ранее установленными системами.
АО «АТГС» разработало решение по автоматизации отдельных производственных площадок или объектов ПХГ, в том числе при замене средств автоматизации для действующих объектов без остановки (на длительный срок) технологического процесса. В частности, таким решением является автоматизация газосборных пунктов (ГСП, СП) с установкой средств контроля (и, при наличии возможности, регулирования) расхода газа на скважинах. АСУТП ГСП (СП) интегрируется в имеющуюся систему автоматизации хранилища, либо функционирует как отдельная система.
Проекты комплексной автоматизации
ИАСУТП Карашурской СПХГ
Проект полностью реализует современные методы автоматизации сложного производственного объекта и является примером создания современной комплексной системы управления «под ключ». Проект выполнен консорциумом АО «АтлантикТрансгазСистема» и ООО «Сименс». Система комплексно автоматизирует площадку головных сооружений, ГРП1, газопровод-отвод, вспомогательные системы. Проект является первой очередью создания и автоматизации Удмуртского резервирующего комплекса. ИАСУТП Карашурской СПХГ полностью интегрирована в ИУС П ПХГ ООО «Газпром ПХГ».
АСУТП СП Ленинградской СПХГ
Проект включает автоматизацию сборных пунктов СП4 и СП5 с выводом информации о параметрах работы скважин (включая технологические расходы) и оборудования СП на уровень диспетчерской ПХГ и далее в ИУС ООО «Газпром ПХГ». Особенностью реализации проекта является высокий уровень содержания воды в отбираемом из хранилища газе, что предполагает использование дополнительного оборудования для осушки газа, а также решение задачи очистки и утилизации пластовой воды.
